Иерархические базы данных. Иерархические базы данных графически могут быть представлены как перевернутое дерево, состоящее из объектов различных уровней. Верхний уровень (корень дерева) занимает один объект, второй - объекты второго уровня и так далее.

Между объектами существуют связи, каждый объект может включать в себя несколько объектов более низкого уровня. Такие объекты находятся в отношении предка (объект, более близкий к корню) к потомку (объект более низкого уровня), при этом объект-предок может не иметь потомков или иметь их несколько, тогда как объект-потомок обязательно имеет только одного предка. Объекты, имеющие общего предка, называются близнецами.

Иерархической базой данных является Каталог папок Windows, с которым можно работать, запустив Проводник. Верхний уровень занимает папка Рабочий стол. На втором уровне находятся папки Мой компьютер, Мои документы, Сетевое окружение и Корзина, которые являются потомками папки Рабочий стол, а между собой является близнецами. В свою очередь, папка Мой компьютер является предком по отношению к папкам третьего уровня -папкам дисков (Диск 3,5(А:), (С:), (D:), (Е:), (F:)) и системным папкам (Принтеры, Панель управления и др.) - рис. 3.1.

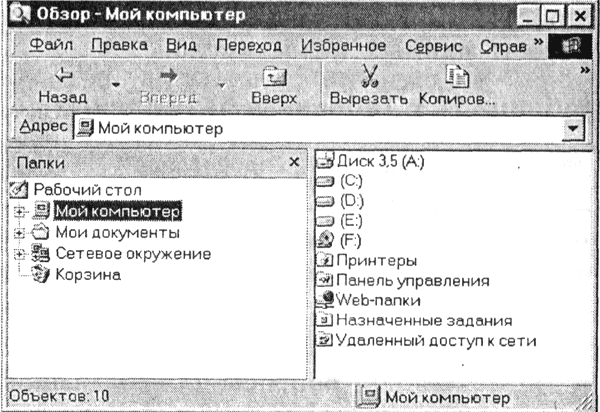

Рис. 3.1 Иерархическая база данных Каталог папок Windows

Иерархической базой данных является Реестр Windows, в котором хранится вся информация, необходимая для нормального функционирования компьютерной системы (данные о конфигурации компьютера и установленных драйверах, сведения об установленных программах, настройки графического интерфейса и др.).

Содержание реестра автоматически обновляется при установке нового оборудования, инсталляции программ и т. п. Для просмотра и редактирования реестра Windows в ручном режиме можно использовать специальную программу rege-dit.exe, которая хранится в папке Windows. Однако редактирование реестра можно проводить только в случае крайней необходимости и при условии понимания выполняемых действий. Неквалифицированное редактирование реестра может привести компьютер в неработоспособное состояние.

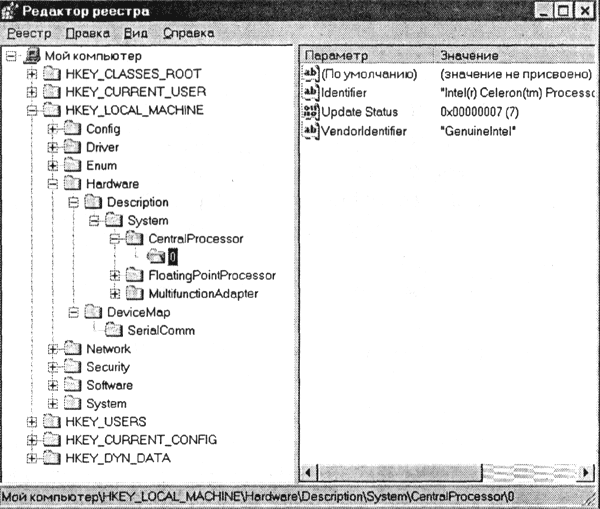

Рис. 3.2 Иерархическая база данных Реестр Windows

Еще одним примером иерархической базы данных является база данных Доменная система имен подключенных к Интернету компьютеров. На верхнем уровне находится табличная база данных, содержащая перечень доменов верхнего уровня (всего 264 домена), из которых 7 - административные, а остальные 257 - географические. Наиболее крупным доменом (данные на январь 2002 года) является домен net (около 48 миллионов серверов), а в некоторых доменах (например, в домене zr) до сих пор не зарегистрировано ни одного сервера.

На втором уровне находятся табличные базы данных, содержащие перечень доменов второго уровня для каждого домена первого уровня.

На третьем уровне могут находиться табличные базы данных, содержащие перечень доменов третьего уровня для каждого домена второго уровня, и таблицы, содержащие IP-адреса компьютеров, находящихся в домене второго уровня (рис. 3.3).

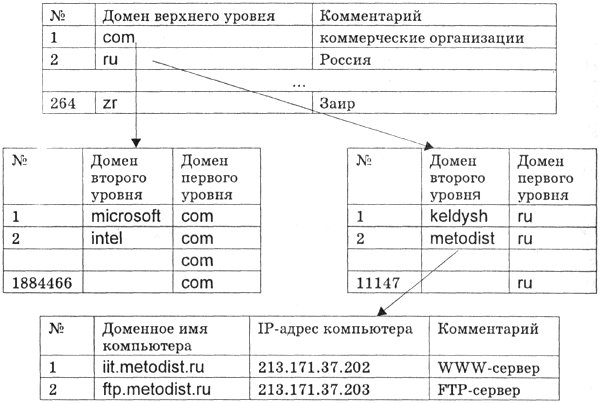

Рис. 3.3. Иерархическая база данных Доменная система имен

База данных Доменная система имен должна содержать записи обо всех компьютерах, подключенных к Интернету, то есть более 150 миллионов записей. Размещение такой огромной базы данных на одном компьютере сделало бы поиск информации очень медленным и неэффективным. Решение этой проблемы было найдено путем размещения отдельных составных частей базы данных на различных DNS-серверах. Таким образом, иерархическая база данных Доменная система имен является распределенной базой данных.

Поиск информации в такой иерархической распределенной базе данных ведется следующим образом. Например, мы хотим ознакомиться с содержанием WWW-сервера фирмы Microsoft.

Сначала наш запрос, содержащий доменное имя сервера www.microsoft..com, будет оправлен на DNS-сервер нашего провайдера, который переадресует его на DNS-сервер самого верхнего уровня базы данных. В таблице первого уровня будет найден интересующий нас домен com и запрос будет адресован на DNS-сервер второго уровня, который содержит перечень доменов второго уровня, зарегистрированных в домене com.

В таблице второго уровня будет найден домен microsoft и запрос будет переадресован на DNS-сервер третьего уровня. В таблице третьего уровня будет найдена запись, соответствующая доменному имени, содержавшемуся в запросе. Поиск информации в базе данных Доменная система имен будет завершен и начнется поиск компьютера в сети по его IP-адресу.

Сетевые базы данных. Сетевая база данных является обобщением иерархической за счет допущения объектов, имеющих более одного предка. Вообще, на связи между объектами в сетевых моделях не накладывается никаких ограничений.

Сетевой базой данных фактически является Всемирная паутина глобальной компьютерной сети Интернет. Гиперссылки связывают между собой сотни миллионов документов в единую распределенную сетевую базу данных.

1. Чем различаются между собой табличные, иерархические и сетевые базы данных? Приведите примеры.

2. Чем различаются между собой сетевые и распределенные базы данных?
